發射功率：22dBm
通信距離：5km

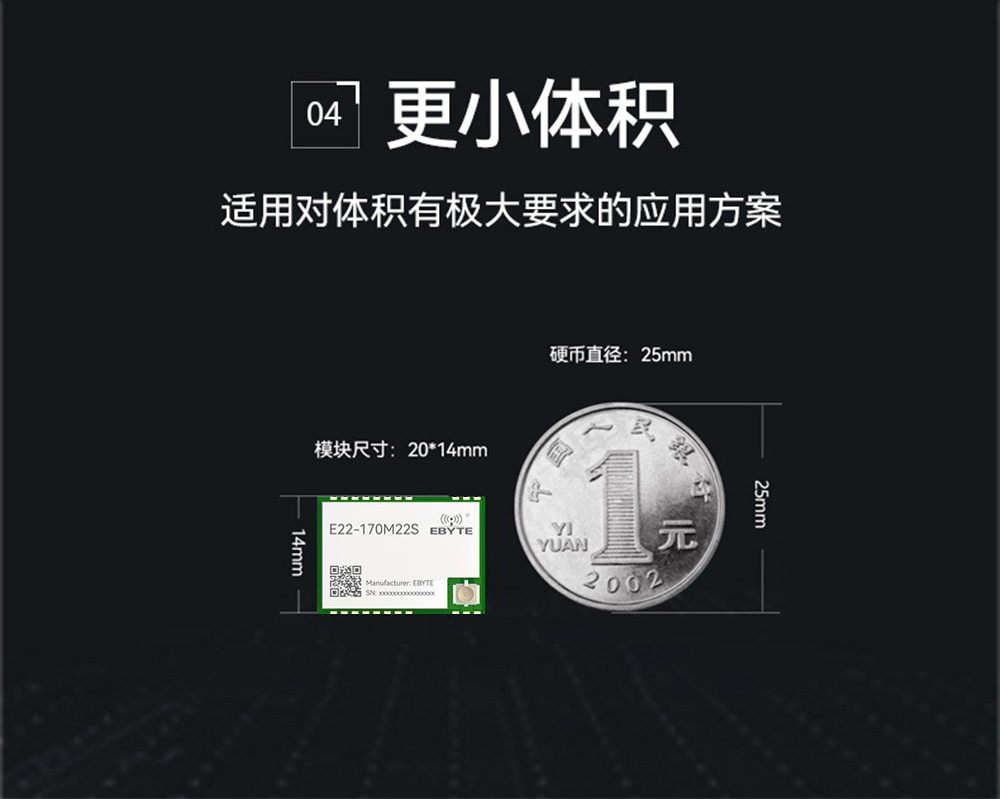

產品尺寸：14*20mm
產品重量：1.5±0.2g

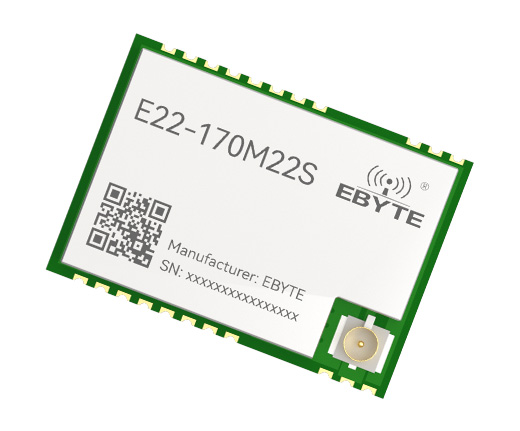

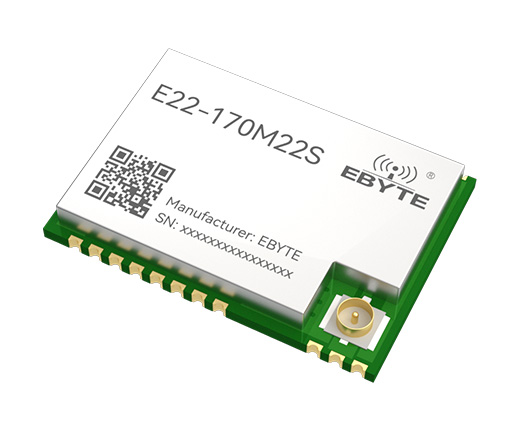

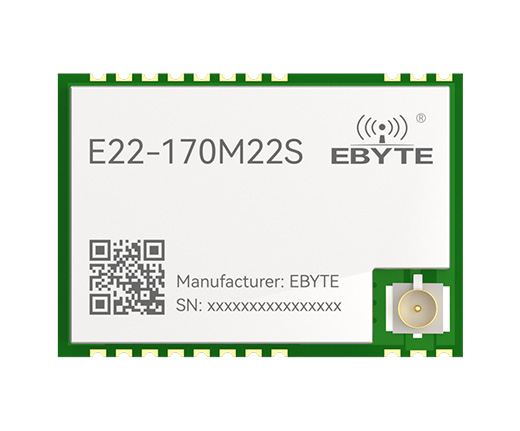

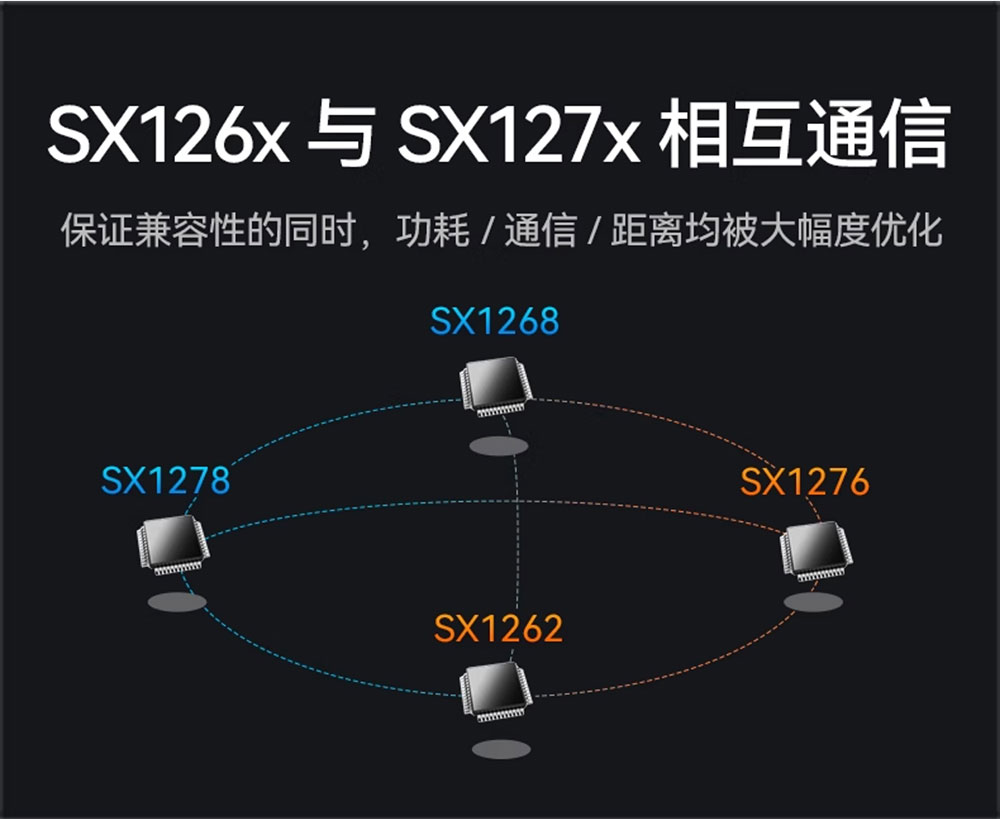

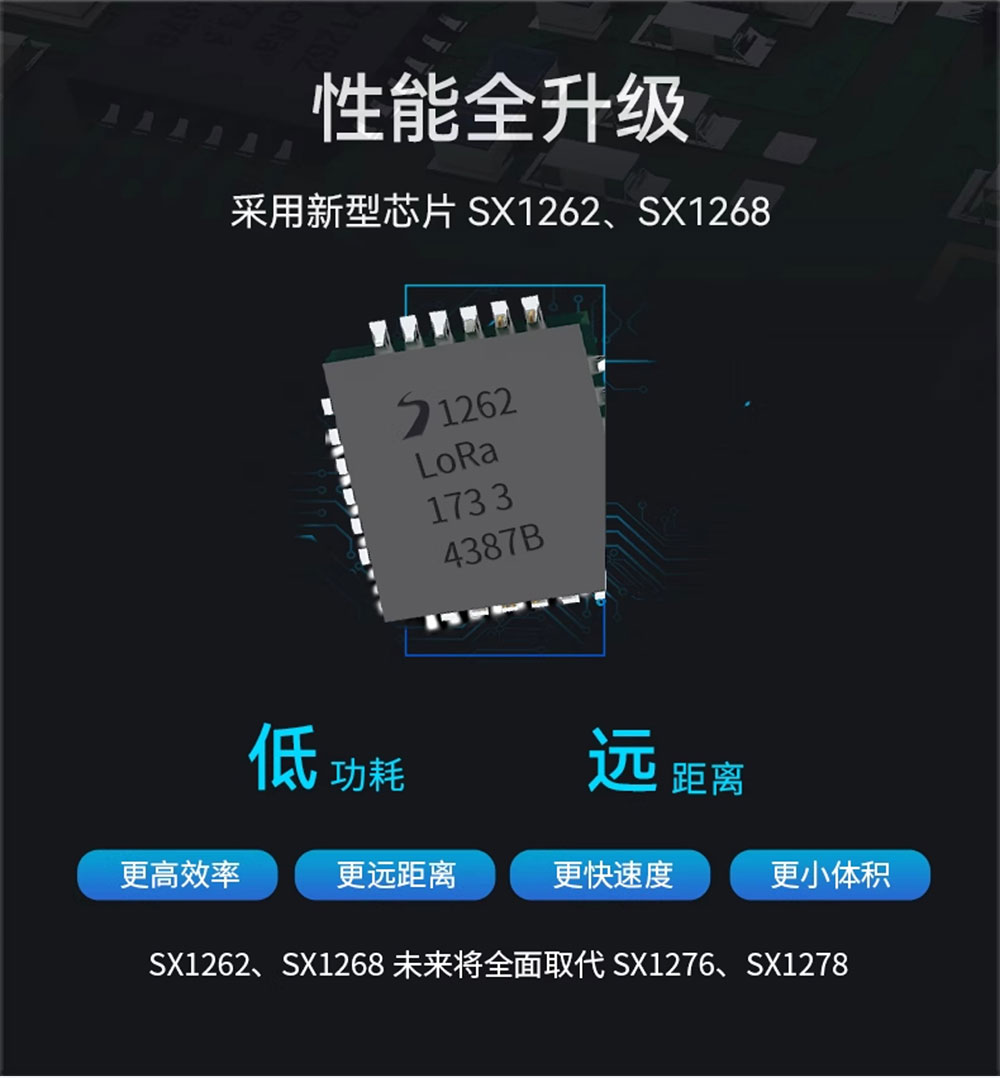

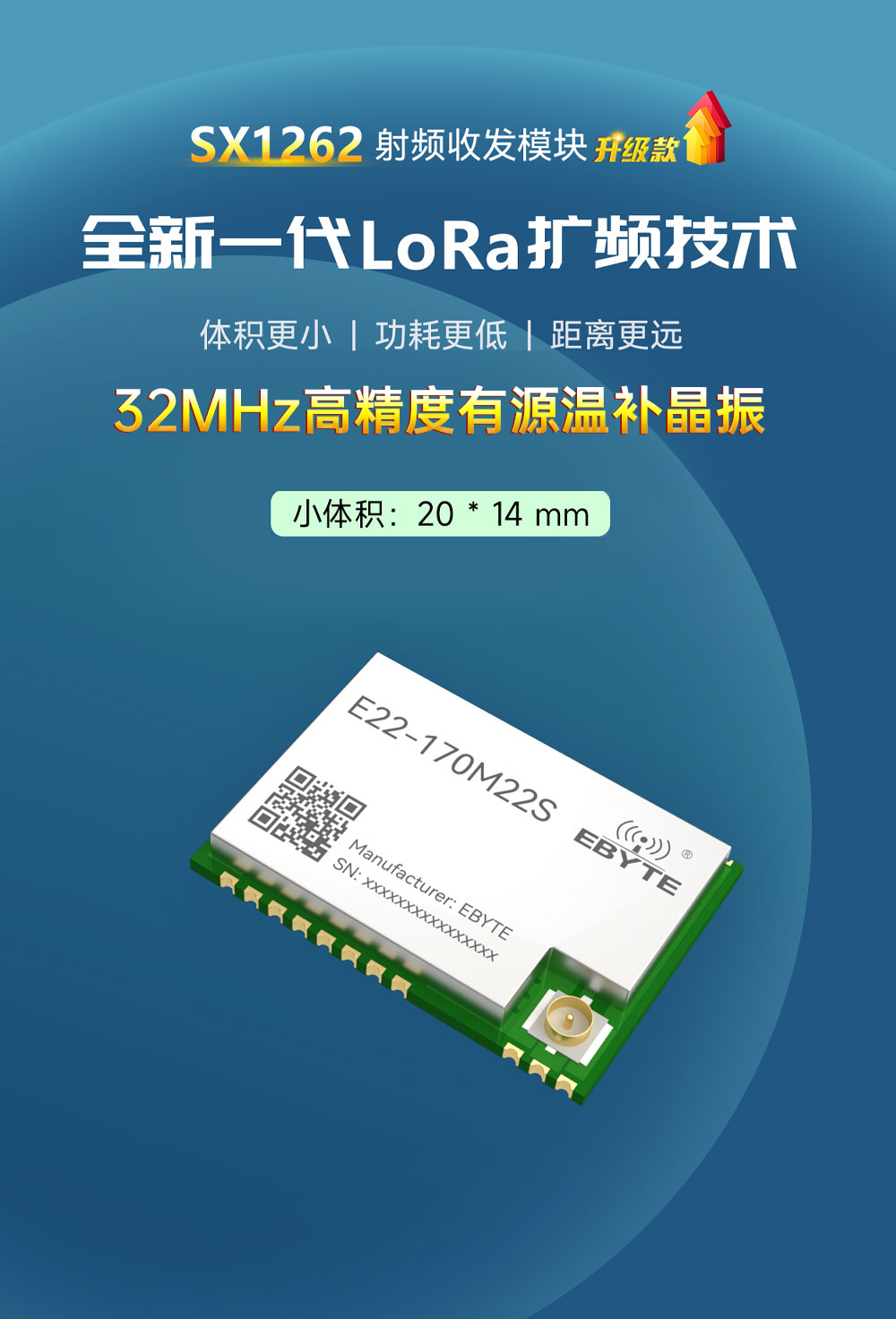

產品簡介：E22-170M22S是基于Semtech生產的全新一代LoRaTM射頻芯片SX1262為核心自主研發的超小體積并適用于170.125MHz貼片式LoRa無線模塊。 由于采用原裝進口的SX1262為模塊核心，與上一代LoRaTM收發器相比，抗干擾性能與通信距離得到了進一步提升。由于其采用全新的LoRaTM調制技術，在抗干擾性能、通信距離都遠超現在的FSK、GFSK調制方式的產品。該LoRa模塊主要針對智能家庭、無線抄表、科研和醫療以及中遠距離無線通信設備。

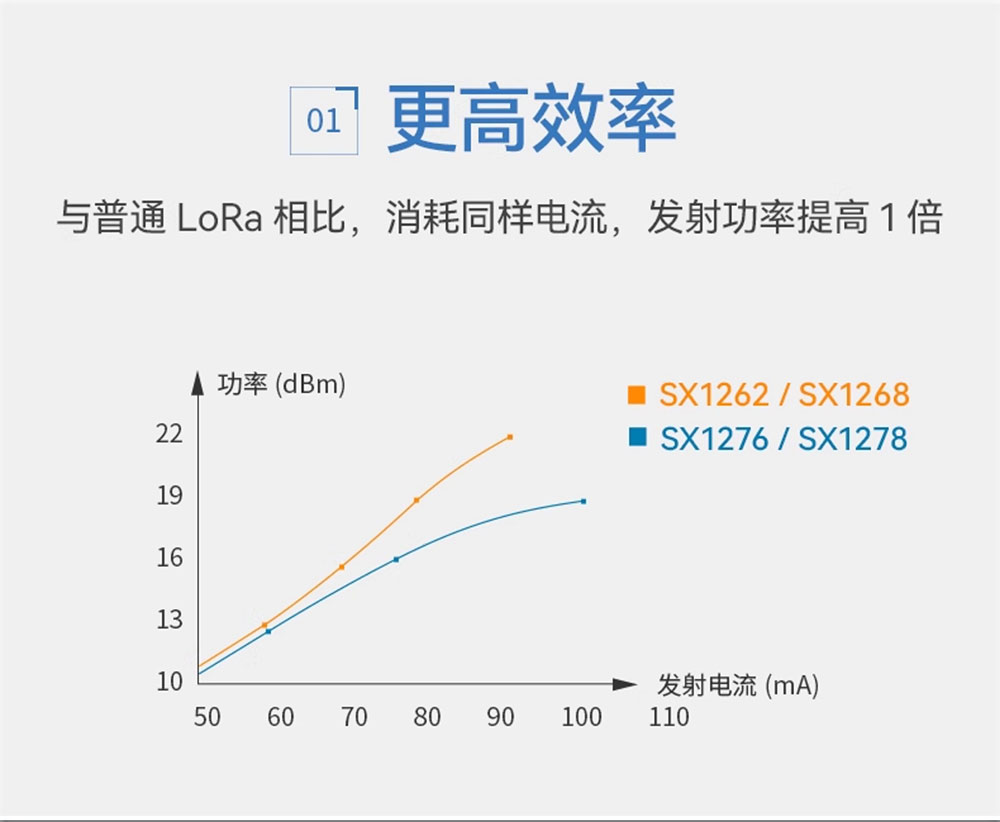

| 射頻參數 | 單位 | 型號 | 備注 |
| 發射功率 | dBm | 22 | |
| 參考距離 | m | 5000 | 晴朗空曠，天線增益 5dBi，天線高度 2.5米，空中速率 2.5kbps |
| 工作頻段 | MHz | 150.125～170.125 | 出廠默認170.125MHz，信道間隔250KHz |

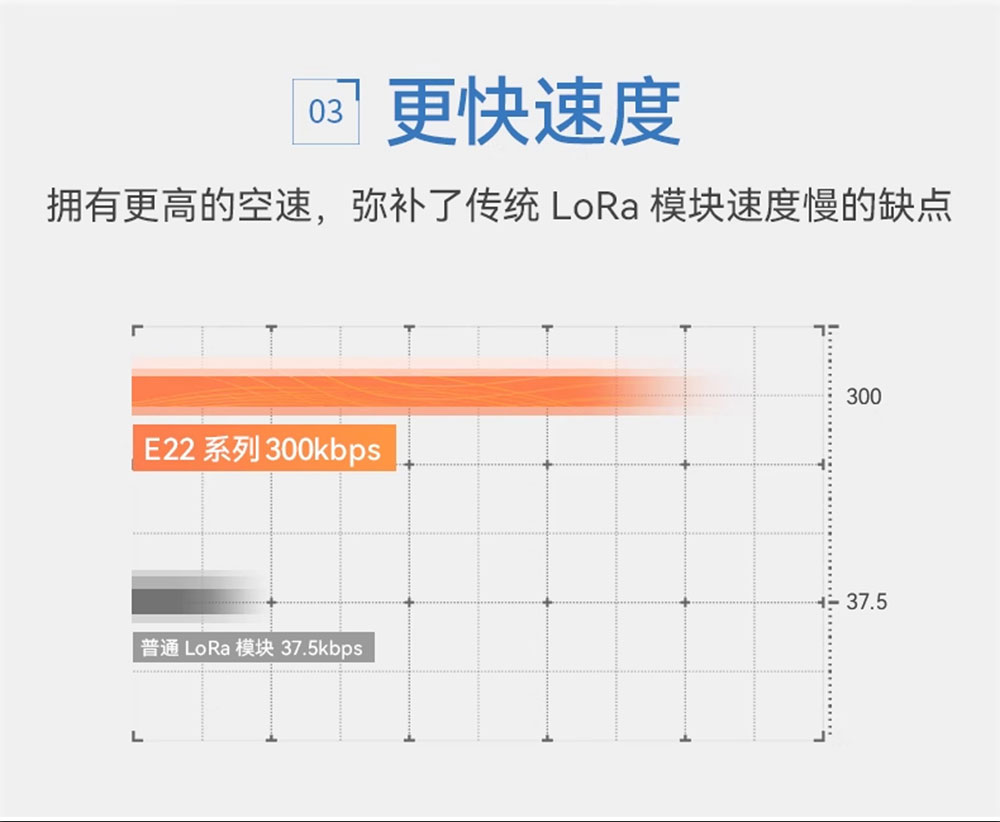

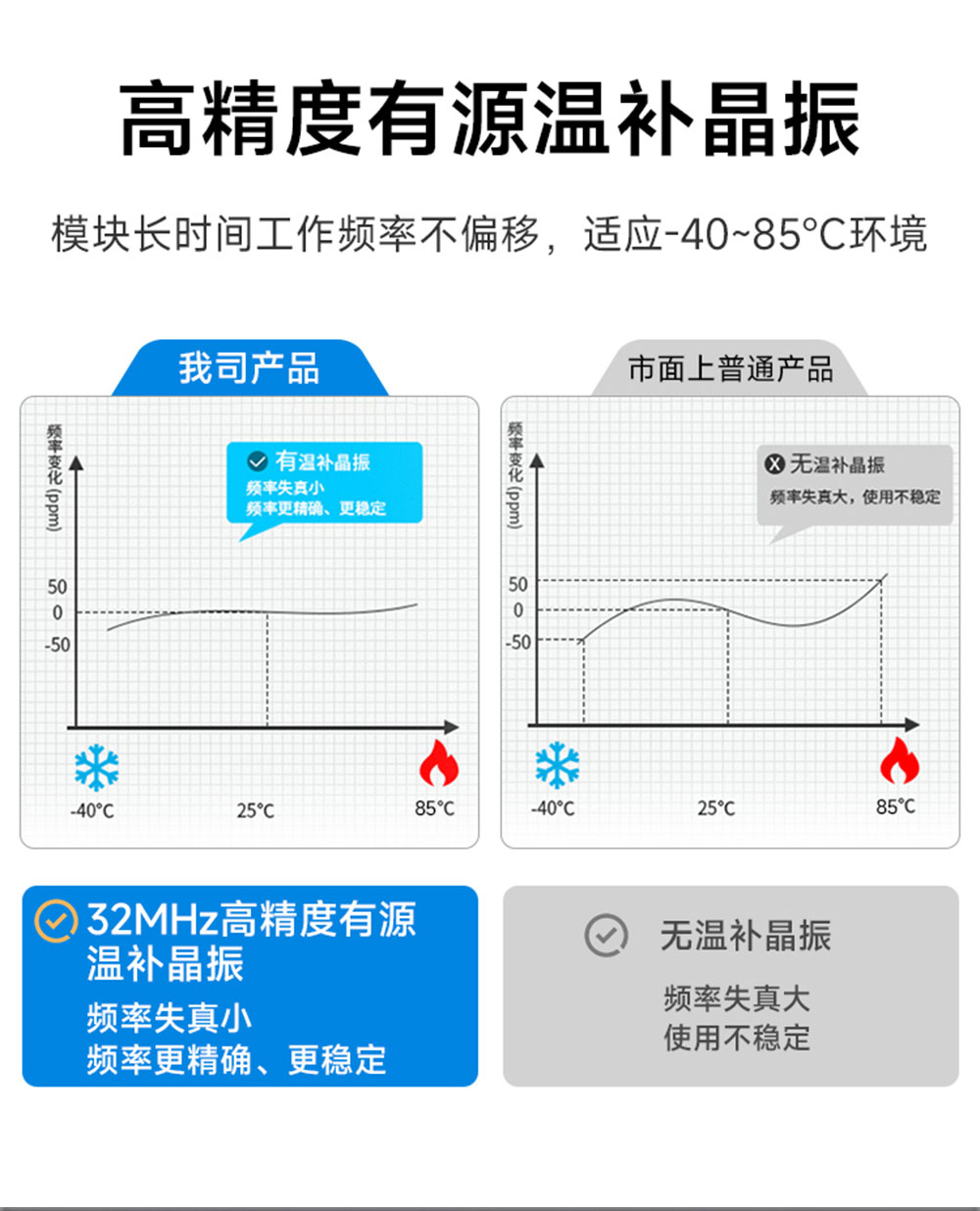

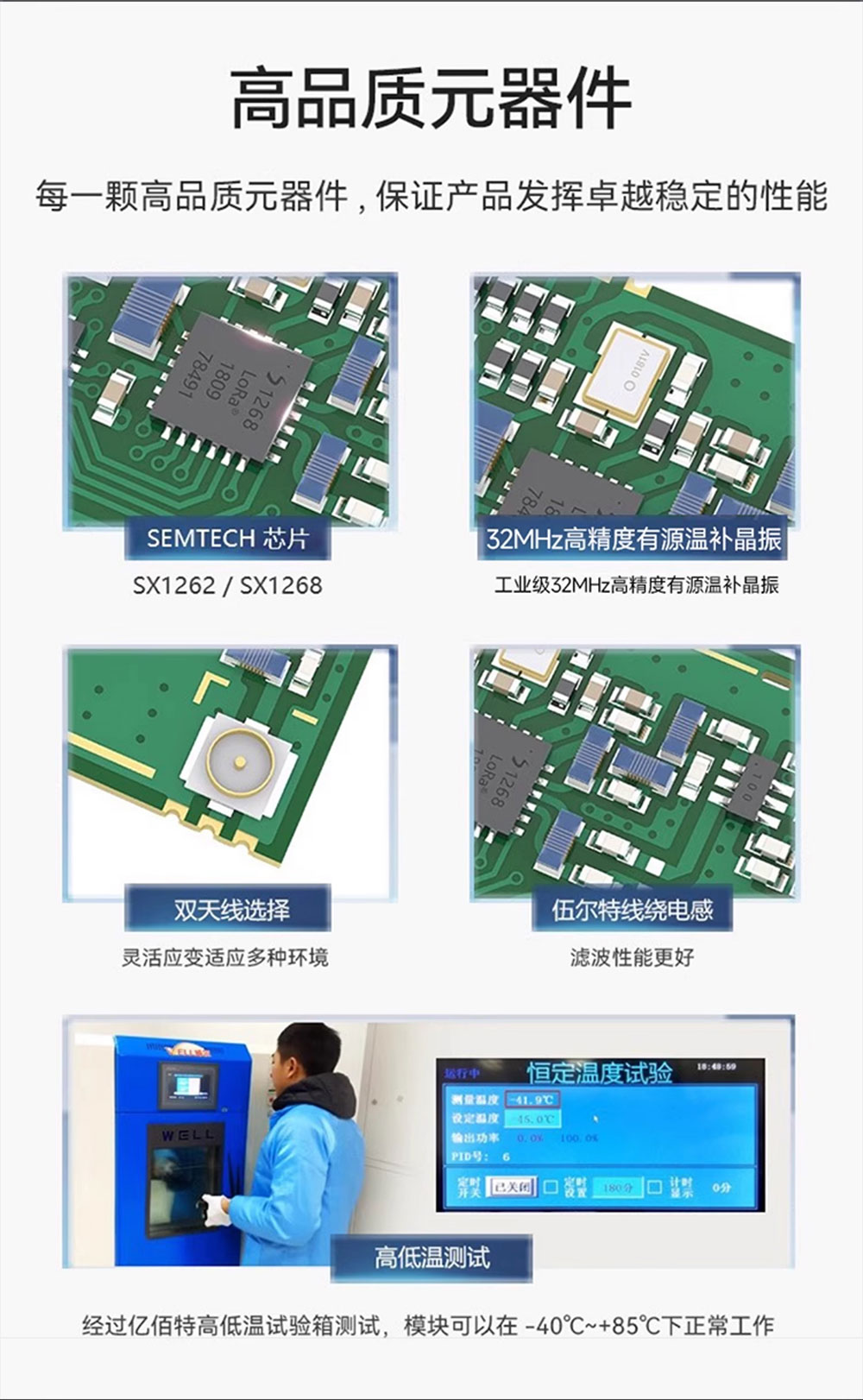

| 空中速率 | bps | 0.018～62.5k | 用戶編程控制 |
| 電氣參數 | 單位 | 型號 | 備注 | |
| 工作電壓 | V | 1.8～3.7 | 工作電壓≥3V時，能滿足輸出功率需求，工作電壓超過3.7V時有燒毀風險。 | |
| 通信電平 | V | 3.3 | 使用5V TTL 有風險燒毀 | |
| 功耗 | 發射電流 | mA | 119 | 瞬時功耗 |
| 接收電流 | mA | 6.5 | ||
| 休眠電流 | μA | 0.18 | 軟件關斷 | |
| 溫度 | 工作溫度 | ℃ | -20～+85 | 工業級 |
| 儲存溫度 | -40～+125 | |||
| 硬件參數 | 型號 | 備注 |
| 芯片 | SX1262 | |
| FIFO | 256Byte | 單次發送最大長度 |
| 調制方式 | LoRa? | 新一代LoRa?調制技術 |
| 接口方式 | 郵票孔 | 間距1.27mm |
| 通信接口 | SPI | 參考SPI速率為3M |
| 產品凈重 | 1.5±0.2g | |
| 封裝方式 | 貼片 | |
| 天線接口 | IPEX一代/郵票孔 | 特性阻抗約50 歐姆 |

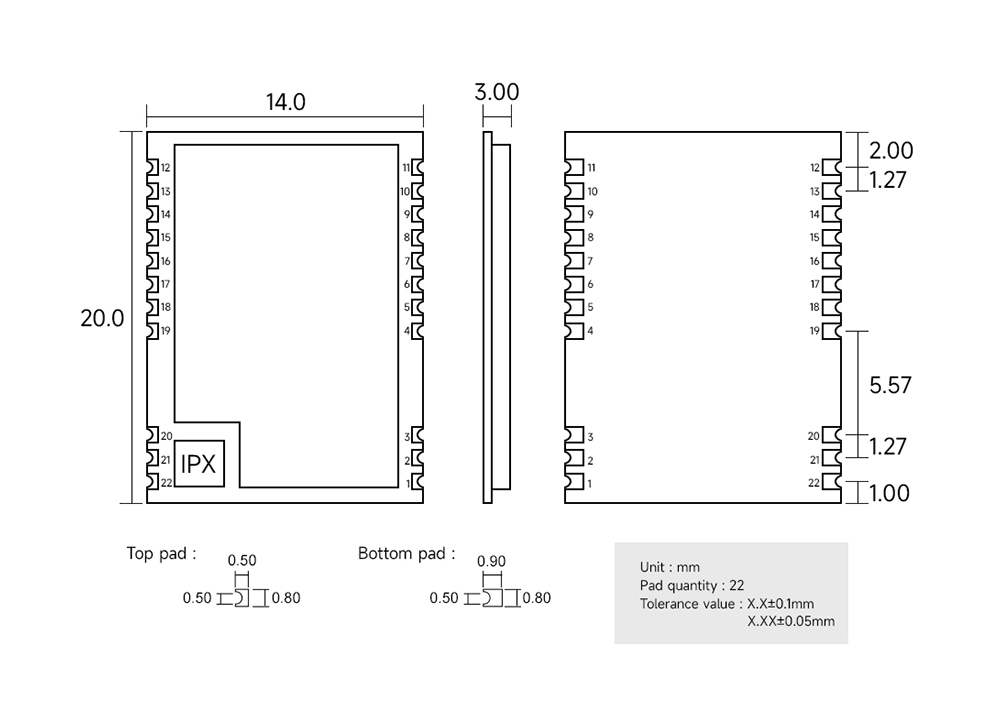

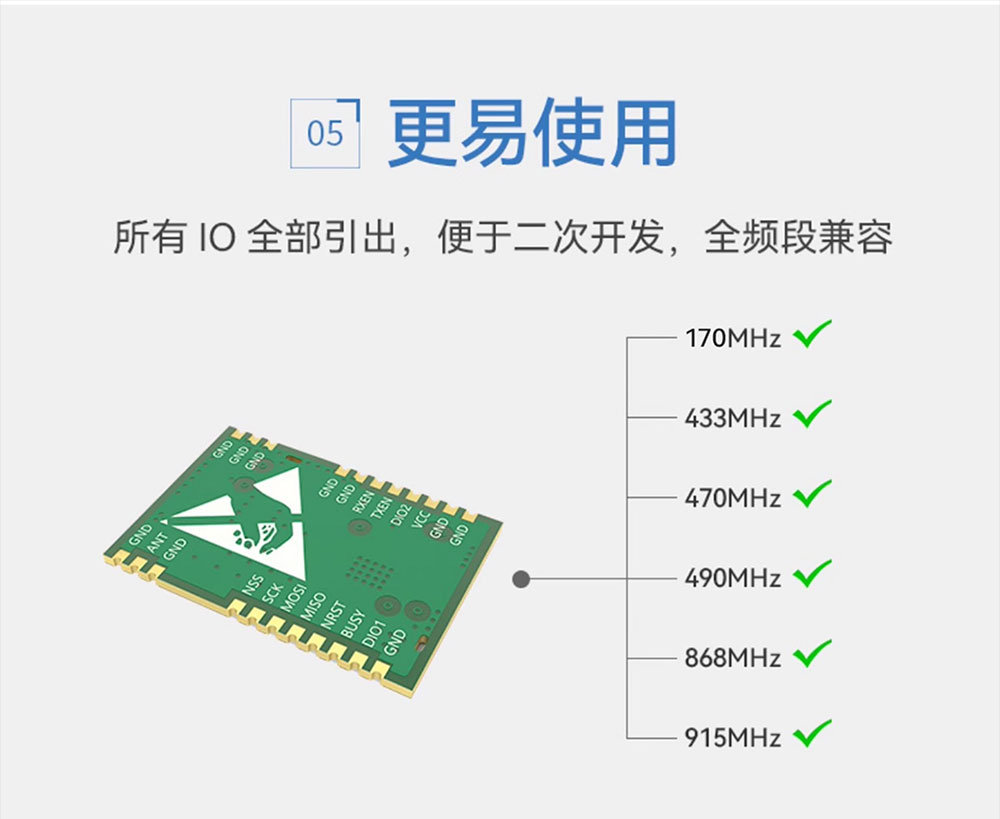

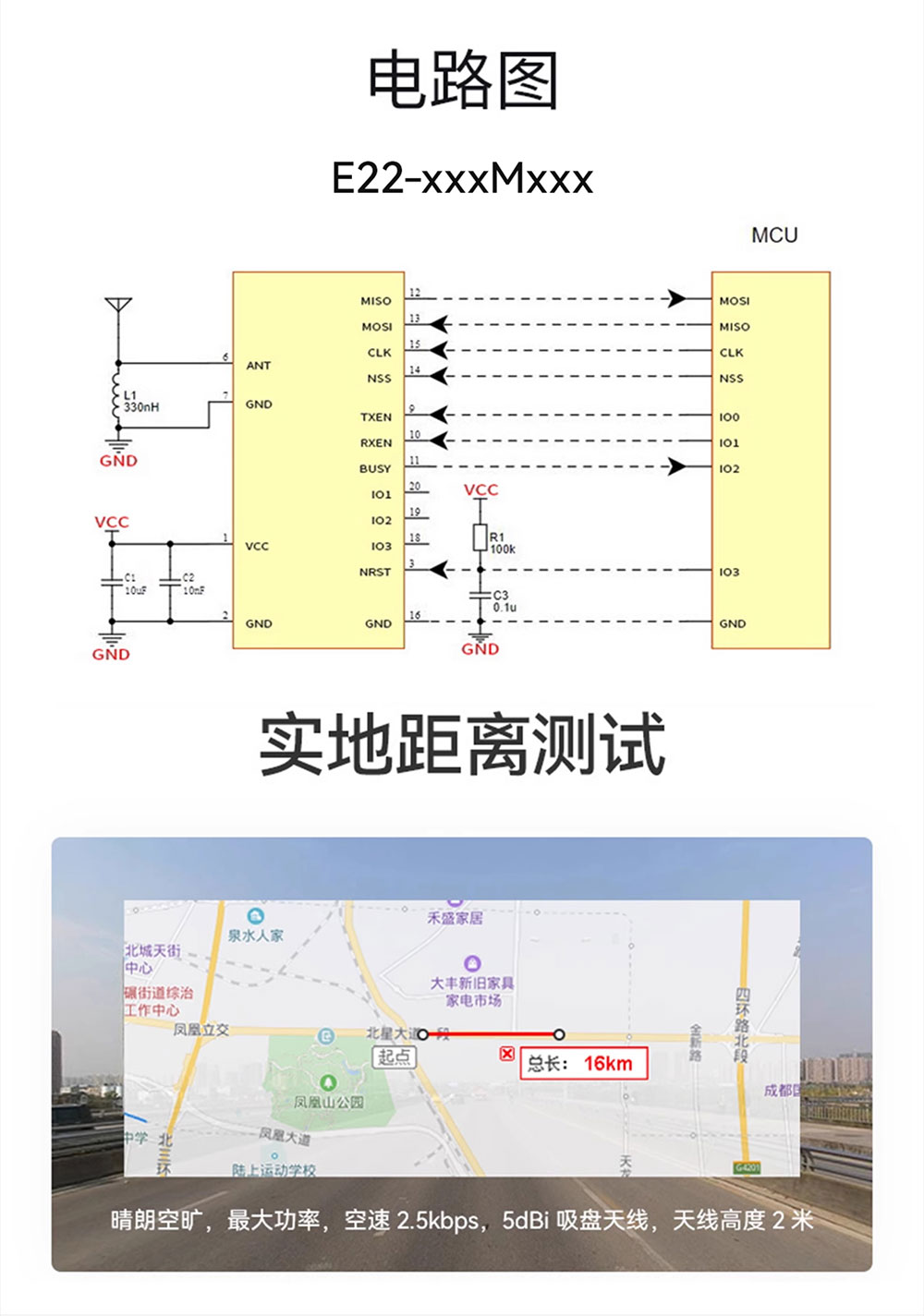

| 尺寸 | 14*20mm |
| 引腳序號 | 引腳名稱 | 引腳方向 | 引腳用途 |
| 1 | GND | - | 地線，連接到電源參考地 |
| 2 | GND | - | 地線，連接到電源參考地 |
| 3 | GND | - | 地線，連接到電源參考地 |
| 4 | GND | - | 地線，連接到電源參考地 |
| 5 | GND | - | 地線，連接到電源參考地 |
| 6 | RXEN | 輸入 | 射頻開關接收控制腳，連接外部單片機IO，高電平有效 |
| 7 | TXEN | 輸入 | 射頻開關發射控制腳，連接外部單片機IO或DIO2，高電平有效 |
| 8 | DIO2 | 輸入/輸出 | 可配置的通用IO口（詳見SX1262 手冊）① |
| 9 | VCC | - | 供電電源，范圍1.8V~3.7V（建議外部增加陶瓷濾波電容） |
| 10 | GND | - | 地線，連接到電源參考地 |
| 11 | GND | - | 地線，連接到電源參考地 |
| 12 | GND | - | 地線，連接到電源參考地 |
| 13 | DIO1 | 輸入/輸出 | 可配置的通用IO口（詳見SX1262 手冊） |
| 14 | BUSY | 輸出 | 用于狀態指示（詳見SX1262 手冊） |
| 15 | NRST | 輸入 | 芯片復位觸發輸入腳，低電平有效 |
| 16 | MISO | 輸出 | SPI數據輸出引腳 |
| 17 | MOSI | 輸入 | SPI數據輸入引腳 |
| 18 | SCK | 輸入 | SPI時鐘輸入引腳 |
| 19 | NSS | 輸入 | 模塊片選引腳，用于開始一個SPI通信 |
| 20 | GND | - | 地線，連接到電源參考地 |
| 21 | ANT | - | 天線接口，郵票孔（50歐姆特性阻抗） |
| 22 | GND | - | 地線，連接到電源參考地 |
注①：如果短接DIO與TXEN引腳，則軟件內需要使能DIO2開關控制功能。
