藍牙無線技術是全球使用范圍最廣泛的短距離無線標準之一，作為一種小范圍無線連接技術，能夠在設備間實現方便快捷、靈活安全、低成本、低功耗的數據和語音通信。它繼承了藍牙技術在無線連接上的固有優勢，同時增加了高速藍牙和低功耗藍牙的特點。
TI公司的CC2640器件是一款無線微控制器，主要適用于Bluetooth低功耗應用。芯片內部集成有128KB 系統內可編程閃存和8KB 緩存靜態RAM(SRAM)。具有豐富的外設功能集，其中包括一個獨特的超低功耗傳感器控制器。此傳感器控制器非常適合連接外部傳感器，還適合用于在系統其余部分處于睡眠模式的情況下自主收集模擬和數字數據。因此，CC2640 器件成為注重電池使用壽命、小型尺寸和簡便實用性的各類應用的理想選擇。自帶的協議棧和應用程序非常方便用戶自主開發，如下為兩種主要的網絡拓撲，星型網絡拓撲和廣播組拓撲。

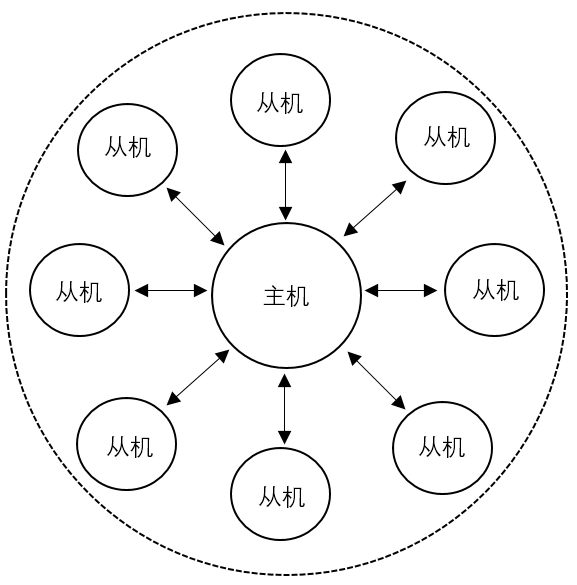

圖 1星型網絡拓撲

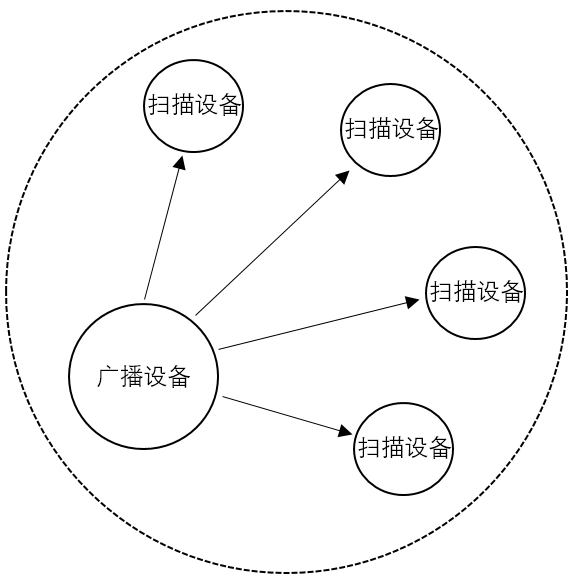

圖 2廣播組拓撲
星型網絡控制簡單，任何從機站點與主機連接后，主機對從機的訪問控制方便靈活，協議也比較簡單，方便監控和管理。在故障檢測上可以使用主機對從機進行逐一檢查，方便排查故障，單個連接只影響一個設備，不會讓全部設備受到影響。
在成都億佰特公司的產品E74-2G4M02S中對星型網絡和廣播組網絡都有支持。其支持一主多從，多主一從和主從一體。

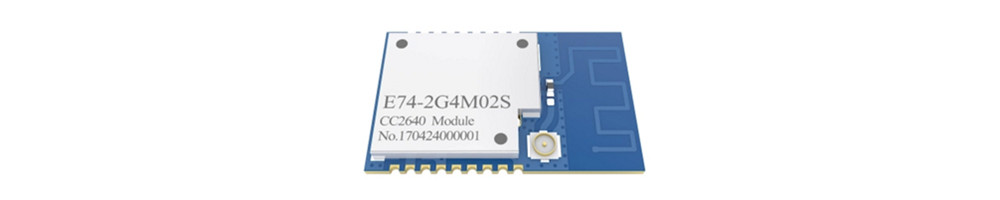

圖 3 E74-2G4M02S藍牙模塊
圖 4 一主多從

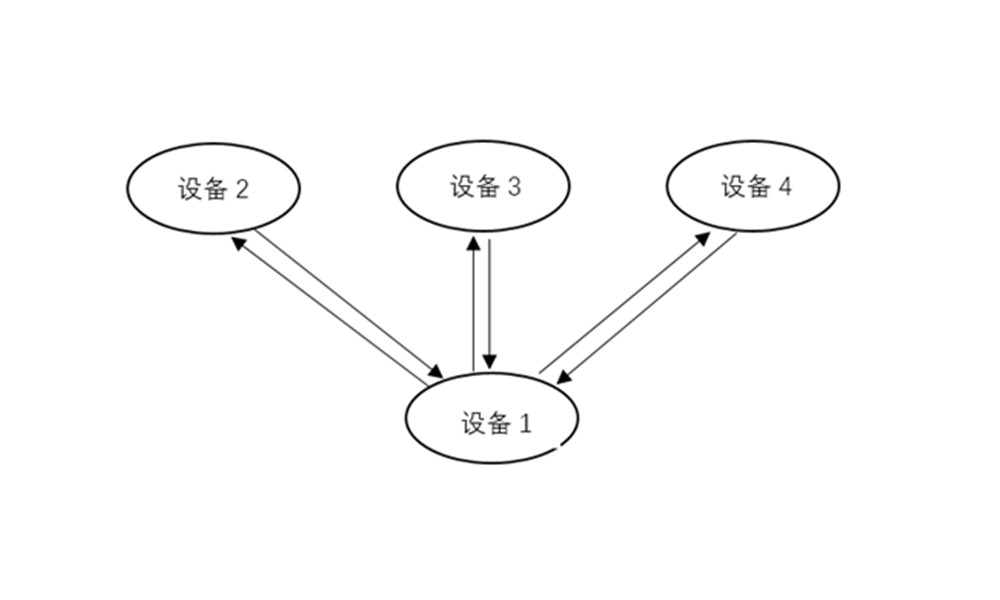

圖4指的是一主多從。即主設備1可同時連接從設備2、從設備3和從設備4。設備1發送的數據能被另外三個設備同時接收，設備2、設備3和設備4發送的數據能被設備1接收。
圖 5 多主一從

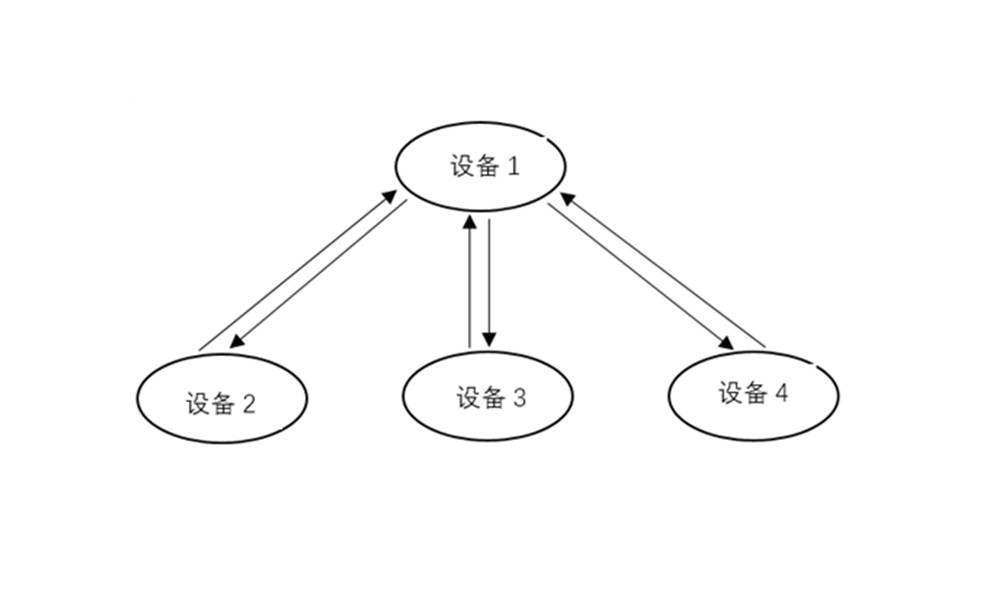

圖5指的是多主一從。即從設備1可同時被主設備2、主設備3和主設備4連接。設備1發送的數據能被另外三個設備同時接收，設備2、設備3和設備4發送的數據能被設備1接收。
圖 6 主從一體

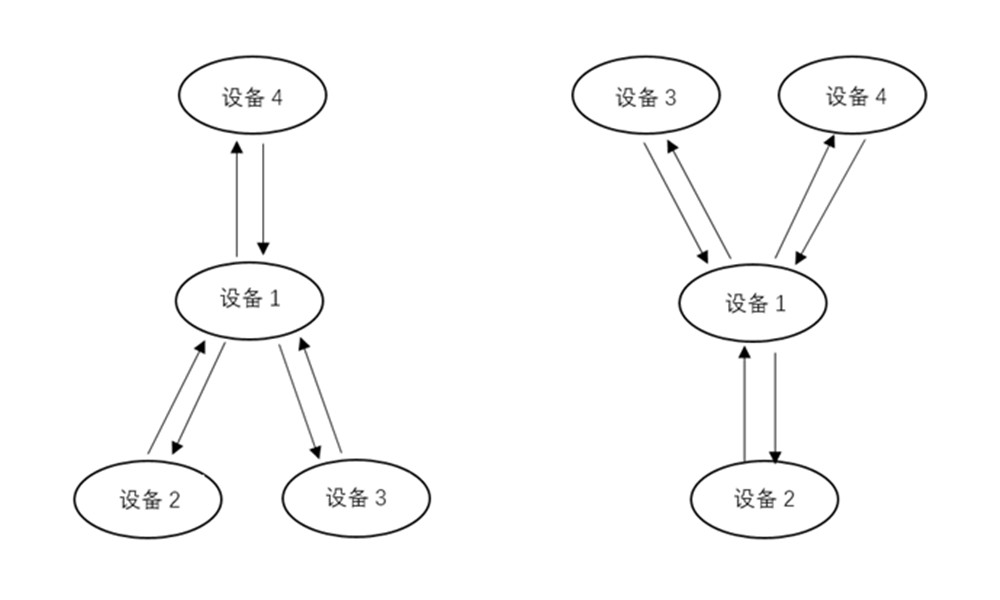

圖6指的是主從一體的拓撲結構。圖6左邊，即設備1作為主設備同時連接從設備2、從設備3后，自身還處于廣播模式，并且能被主設備設備4掃描到，并建立連接。設備1發送的數據能被另外三個設備同時接收，設備2、設備3和設備4發送的數據能被設備1接收。圖6右邊，即設備1作為主設備連接從設備2后，自身還處于廣播模式，并且能被主設備3和主設備4掃描到，并建立連接。設備1發送的數據能被另外三個設備同時接收，設備2、設備3和設備4發送的數據能被設備1接收。
4、結語
廣播組拓撲結構主要應用于beacon場景。最簡單的理解就是一個小型的信息基站，可以應用在室內導航、移動支付、店內導購、人流分析、物品跟蹤等等所有與人在室內流動相關的活動之中。隨著時代的發展，現代人對移動設備越來越依賴，也有越來越多的活動在室內進行，而GPS這樣的室外導航在室內中有些死角及易受建筑物的干擾，且從精準度和耗電量上不能滿足室內定位的需求。因此，基于藍牙技術的Beacon應運而生，成為理想的室內數據解決方案。Beacon技術做到的是通過Bluetooth Smart向通信覆蓋范圍內的移動設備捕捉和推送信息。
總之，TI CC2640芯片可以用于多種應用場景。家庭和樓宇自動化、工業自動化、健康和醫療、運動和健身設備、可穿戴設備和零售業都能適用。
